- 商品名稱：直形管接頭式防爆熱電阻
- 瀏覽：
- 添加時間：2016-06-12 18:25:00
- 推薦度：
介紹：
【詳細說明】
1、應用
通常和顯示儀表、記錄儀表、電子計算等配套使用。直接測量生產現場存在碳氫化合物等爆炸物的-200°C~500°C范圍內液體、蒸汽和氣體介質以及固體表面溫度。
2、特點
·壓簧式感溫元件，抗振性能好；
·測量準確度高；
·毋須補償導線，節省費用；
·進口薄膜電阻元件，性能可靠穩定。
·測量準確度高；
·毋須補償導線，節省費用；
·進口薄膜電阻元件，性能可靠穩定。
3、工作原理
防爆熱電阻是利用間隙隔爆原理，設計具有足夠強度的接線盒等部件，將所有會產生火花，電弧和危險溫度的零部件都密封在接線盒腔內，當腔內發生爆炸時，能通過接合面間隙熄火和冷卻，使爆炸后的火焰和溫度傳不到腔外，從而進行隔爆。
4、主要技術參數
產品執行標準
IEC751
JB/T18622-1997
JB/T8623-1997
JB/T5518-91
IEC751
JB/T18622-1997
JB/T8623-1997
JB/T5518-91
5、常溫絕緣電阻
熱電阻在環境溫度為15—35°C，相對濕度不大于80%，試驗電壓為10—100V（直流）電極與外套管之間的絕緣電阻>100MΩ。
6、取證一覽表
| 防 爆 級 別 | 防 爆 證 號 | 認 證 機 構 |
| d‖BT4 | GYB96450 | NEPSI |
| d‖BT4 | GYB96453 | NEPSI |
| d‖CT5 | GYB98339 | NEPSI |
| d‖CT5 | GYB97197 | NEPSI |
| ia‖CT6 | GYB99412 | NEPSI |
7、測量范圍及允差
| 型 號 | 分度號 | 測溫范圍 | 精度等級 | 允許誤差 |
| WZP | Pt100 | -200-+500 | A級 | ±（0.15+0.002） ltl |
| B級 | ±（0.30+0.005） ltl | |||
| WZC | Cu50 Cu100 | -50-+100 | --- | ±（0.30+0.005） ltl |

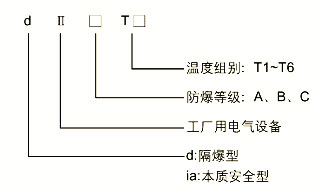

8、防爆分組形式
9、電氣設備類型
I類------煤礦井下用電氣設備
II類-----工廠用電氣設備
10、防爆等級
防爆熱電偶的防爆等級按其使用于爆炸性氣體混合物***大安全間隙分為A B C三級。
| 類 別 | 級 別 | ***大試驗安全間隙（MESG）mm |
| II | A | 0.9≤MESG |
| B | 0.5 | |
| C | MESG≤0.5 |
11、溫度組別
防爆熱電偶的溫度組別按其外露部分允許***高面溫度分為T1—T6
| 溫 度 組 別 | 允許***高表面溫度 ℃ |
| T1 | 450 |
| T2 | 300 |
| T3 | 200 |
| T4 | 135 |
| T5 | 100 |
| T6 | 85 |
12、防爆級別
EXdII□T□
EXiaII□T□
防護等級 :IP65

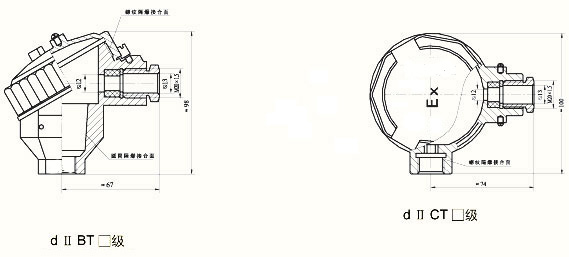

13、接線盒形式

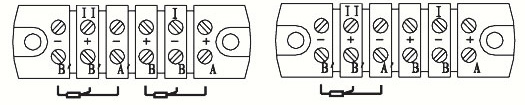

14、安裝端子形式
